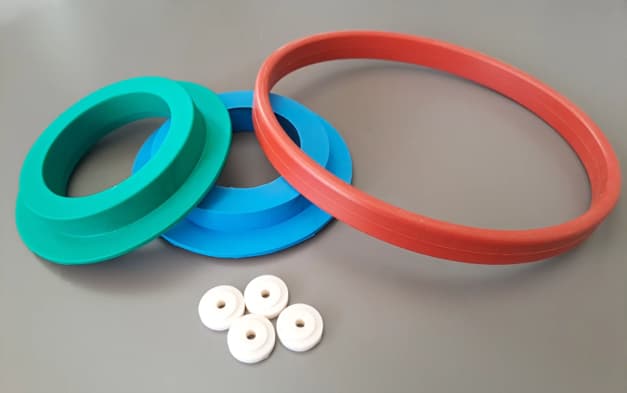

نقش قطعات لاستیکی در آببندی تجهیزات و جلوگیری از نشتی
نقش قطعات لاستیکی در آببندی تجهیزات و جلوگیری از نشتی
وقتی صحبت از تجهیزات دوار مانند پمپها، میکسرها یا کمپرسورها میشود، آببندهای مکانیکی و خرید اورینگ لاستیکی نقش مهمی در جلوگیری از نشتی ایفا میکنند. این اجزا ممکن است کوچک به نظر برسند، اما عملکرد آنها برای تضمین کارایی، ایمنی و قابلیت اطمینان سیستمهای صنعتی بیشماری حیاتی است. در این وبلاگ، ما بررسی خواهیم کرد که آببندهای مکانیکی چگونه کار میکنند، چرا برای جلوگیری از نشتی ضروری هستند و چگونه در صنایع مختلف استفاده میشوند.
آببندهای مکانیکی چیستند؟
آببندهای مکانیکی دستگاههایی هستند که برای اتصال سیستمها یا مکانیسمها به یکدیگر و جلوگیری از نشتی، به ویژه در موقعیتهایی که قطعات نسبت به یکدیگر حرکت میکنند، استفاده میشوند. آنها معمولاً در تجهیزاتی با شفتهای چرخان - مانند پمپها - استفاده میشوند که در آنها به مهار سیال درون سیستم کمک میکنند و در عین حال آلایندهها را از سیستم دور نگه میدارند.
آببند با ایجاد یک مانع بین شفت چرخان و محفظه پمپ ثابت عمل میکند. این مانع برای حفظ فشار داخلی، جلوگیری از هدر رفتن سیال و جلوگیری از آلودگی محیط زیست بسیار مهم است.
چرا پیشگیری از نشتی اهمیت دارد؟
نشتی در تجهیزات دوار میتواند منجر به موارد زیر شود:
خطرات زیستمحیطی (بهویژه در صنایع شیمیایی یا نفتی)
افزایش هزینههای نگهداری
خرابی تجهیزات
نگرانیهای ایمنی برای کارگران
از دست دادن محصول ارزشمند
در کاربردهای صنعتی با کارایی بالا، حتی یک نشتی کوچک میتواند منجر به از کارافتادگی یا نقض قوانین شود. به همین دلیل سیستمهای آببندی قابل اعتماد مانند آببندهای مکانیکی ضروری هستند.
آببندهای مکانیکی چگونه کار میکنند؟
یک آببند مکانیکی معمولاً از اجزای زیر تشکیل شده است:
صفحه آببندی چرخان (حلقه اولیه) - به شفت متصل شده و با آن میچرخد.
صفحه آببندی ثابت (حلقه جفتکننده) – به محفظه پمپ متصل شده است.
آببندهای ثانویه - معمولاً حلقههای اورینگ یا واشرهایی که از نشت سیال در اطراف سطوح آببند جلوگیری میکنند.
مکانیزم فنر یا بیلوز، فشار بهینه را حفظ میکند تا از تماس مناسب سطوح آببندی اطمینان حاصل شود.
اصل عملیات
هسته یک آببند مکانیکی در رابط بین دو سطح آببند آن قرار دارد - یکی که میچرخد و دیگری که ثابت میماند. این سطوح با تلرانسهای بسیار دقیق ساخته شده و برای کاهش اصطکاک صیقل داده میشوند.
وقتی تجهیزات کار میکنند، یک لایه نازک سیال بین سطوح تشکیل میشود. این لایه به عنوان روانکننده عمل میکند، سایش را کاهش میدهد و آببندی را حفظ میکند. اگر سطوح آببندی بیش از حد از هم جدا شوند، ممکن است نشتی رخ دهد. اگر خیلی محکم فشار داده شوند، ممکن است به سرعت فرسوده شوند.
تعادل ظریف است - و به همین دلیل است که آببندهای مکانیکی با مهندسی دقیق طراحی میشوند.

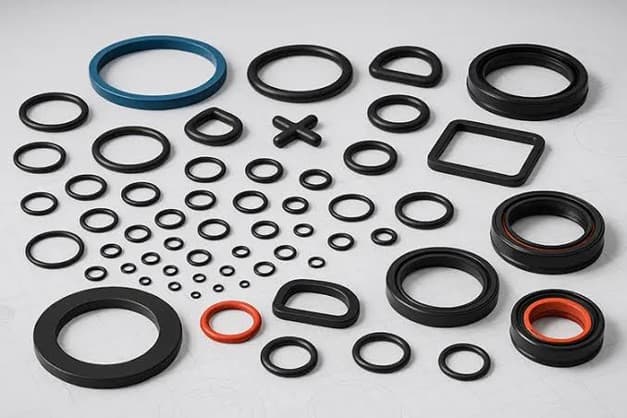

انواع آببندهای مکانیکی
انواع مختلفی از آببندهای مکانیکی وجود دارد که هر کدام برای رفع نیازهای کاربردهای خاص طراحی شدهاند:
۱- آببندهای فشاری
فنرها برای حفظ تماس بین سطح آببند و حلقه جفتشونده با اعمال فشار ثابت استفاده میشوند. رایج و مقرونبهصرفه هستند، اما برای شرایط فشار یا دمای بالا ایدهآل نیستند.
۲- آببندهای غیرفشاری
این پمپها به جای فنر، دارای یک سیلندر فلزی هستند که عملکرد بهتری را در شرایط سخت و مقاومت بیشتری در برابر گرفتگی و آلودگی ارائه میدهد.
۳- آببندهای کارتریجی
از پیش مونتاژ شده و در کارخانه آزمایش شده، که نصب را بسیار آسانتر و ایمنتر میکند. ایدهآل برای کاهش خطاهای نصب.
۴- آببندهای متعادل
کاهش بار روی سطوح آببند، که باعث کاهش سایش و افزایش طول عمر میشود. مناسب برای کاربردهای فشار بالا.
۵- آببندهای نامتعادل
ارزانتر اما مستعد سایش بیشتر در فشار بالا. مناسب برای سیستمهای کمفشار.
آببندهای مکانیکی در مقابل پکینگهای سنتی
قبل از اینکه آببندهای مکانیکی رایج شوند، از پکینگهای محفظه آببندی (مانند طناب بافته شده و گریس) برای کنترل نشتی استفاده میشد. اگرچه پکینگها ساده و ارزان هستند، اما به سرعت فرسوده میشوند و نیاز به تنظیم و تعویض مکرر دارند.
مزایای آببندهای مکانیکی:
نگهداری کمتر
طول عمر بیشتر
اصطکاک و مصرف برق کمتر
کنترل بهتر نشتی
از نظر زیستمحیطی ایمنتر است
با گذشت زمان، آببندهای مکانیکی به عنوان راهحل برتر در اکثر محیطهای صنعتی مدرن شناخته شدهاند.
کاربردهای آببندهای مکانیکی
آببندهای مکانیکی در طیف گستردهای از صنایع و انواع تجهیزات استفاده میشوند، از جمله:
فرآوری شیمیایی
پالایشگاههای نفت
تصفیه خانه های آب
تولید مواد غذایی و آشامیدنی
تولید دارویی
سیستمهای تهویه مطبوع
در هر یک از این تنظیمات، هدف یکسان است: جلوگیری از نشت سیال در عین امکان چرخش یا حرکت.
انواع مواد واشر
انتخاب جنس مناسب برای واشر به کاربرد خاص و شرایط محیطی بستگی دارد.
مواد رایج مورد استفاده برای واشرها عبارتند از:
لاستیک: به دلیل انعطافپذیری و خاصیت ارتجاعیاش شناخته شده است و برای کاربردهای مختلف مناسب است. انواع لاستیک مورد استفاده شامل نئوپرن، نیتریل و سیلیکون است.
فلز: ایدهآل برای شرایط فشار و دمای بالا. فلزات رایج مورد استفاده برای واشرها فولاد، مس و آلومینیوم هستند.
کامپوزیت: این واشرها مواد مختلفی را برای افزایش عملکرد ترکیب میکنند، مانند کامپوزیتهای گرافیتی. قبلاً از آزبست استفاده میشد اما اکنون به دلیل خطرات سلامتی کمتر رایج است.
چوب پنبه : به دلیل قابلیت تراکمپذیری و توانایی آن در کاهش ارتعاشات ارزشمند است، اگرچه ممکن است برای محیطهای با فشار یا دمای بالا مناسب نباشد.کاغذ: مناسب برای کاربردهای کمفشار که در آنها مقاومت در برابر مواد شیمیایی دغدغه اصلی نیست.
فیبر: واشرهای مبتنی بر فیبر، از جمله واشرهای آرامید، در برابر دماهای بالا و مواد شیمیایی مقاوم هستند.
کاربردهای واشر
واشرها در کاربردهای مختلفی که نیاز به آببندی یک جسم ثابت وجود دارد، استفاده میشوند. کاربردهای رایج عبارتند از:
هوانوردی
فرآوری مواد غذایی و آشامیدنی
صنایع نفت و گاز
سیستمهای هیدرولیک
تجهیزات پزشکی
ماشین آلات
صنعت خودرو
داروسازی و فیبر نوری
سیستمهای لولهکشی
پمپها
هوافضا
شیرآلات
انتخاب واشر مناسب
برای انتخاب مناسبترین واشر، عوامل زیر را در نظر بگیرید:
الزامات کاربردی: نیازهای خاص، از جمله نوع سیالات یا گازها، دمای عملیاتی و شرایط فشار را مشخص کنید.
سازگاری مواد: اطمینان حاصل کنید که جنس واشر با موادی که با آنها تماس خواهد داشت سازگار است. به عنوان مثال، برخی از مواد لاستیکی ممکن است برای استفاده با روغنها یا حلالها مناسب نباشند.
شرایط محیطی: میزان قرار گرفتن در معرض مواد شیمیایی، نور UV یا دماهای شدید که میتوانند بر عملکرد واشر تأثیر بگذارند را ارزیابی کنید.
خواص مکانیکی: خواص اساسی مانند تراکمپذیری، استحکام کششی و انعطافپذیری را ارزیابی کنید.
اندازه و شکل: مطمئن شوید که واشر با ابعاد سطوح جفت شونده مطابقت دارد و میتواند به درستی نصب شود.
استانداردهای نظارتی: برای صنایع خاص، اطمینان حاصل کنید که واشر مطابق با استانداردها و گواهینامههای مربوطه، مانند انطباق با FDA برای کاربردهای فرآوری مواد غذایی، باشد.
هزینه: قیمت اولیه خرید و هرگونه هزینه نگهداری یا تعویض طولانی مدت را در نظر بگیرید.
ساخت آسان به شکلها و پروفیلهای واشر سفارشی
واشرهای لاستیکی خود را با طیف گستردهای از روشهای ساخت و اشکال سفارشی وفق میدهند. ورقهای بزرگ مواد واشر را میتوان برای برش و پردازش بیشتر تهیه کرد و به سازندگان و تیمهای تعمیر و نگهداری این امکان را میدهد که پروفیلهای واشر سفارشی را برای فلنجهای نامنظم، اتصالات لولهکشی یا تجهیزات تخصصی ایجاد کنند. روشهای رایج ساخت شامل برش دستی، برش قالبی، برش با جت آب و برش لیزری است. برش لیزری به ویژه برای تولید اشکال واشر دقیق و تکرارپذیر با هندسههای پیچیده مؤثر است.
